钢管桩焊缝磁粉探伤检测 广场立柱焊缝ut超声检测-九游j9官网登录入口

以下是钢管桩焊缝磁粉探伤检测和广场立柱焊缝ut超声检测的详细介绍：

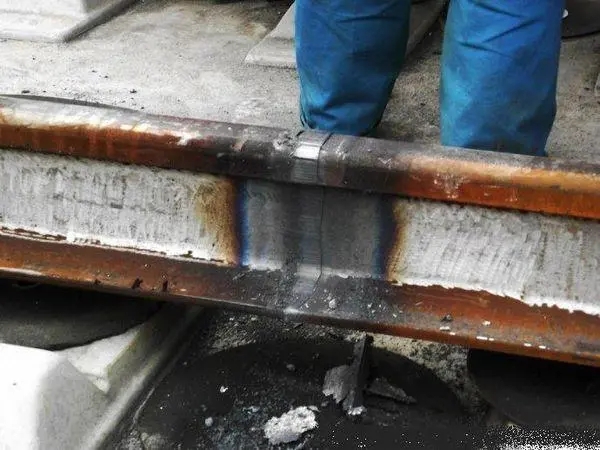

磁粉检测（mt）是一种应用广泛的无损检测方法，其原理是利用铁磁性材料工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变，产生漏磁场，吸附施加在工件表面的磁粉，在合适的光照下形成目视可见的磁痕，从而显示出不连续性的位置、大小、形状和严重程度。磁粉检测在钢管桩焊缝检测中具有重要作用，具体步骤如下：

1. 预处理：清理油污、锈斑、氧化皮、焊渣等附着物，清除导电部位的局部涂料，同时保持物体表面充分干燥。

2. 磁化：这是磁粉检测的关键步骤。磁化不足会导致缺陷的漏检；磁化过度，则会产生非相关显示而影响缺陷的正确判别。实际工作中，应根据被检工件的几何形状、尺寸大小，以及缺陷的种类、大小、位置和取向等特征，选择合适的磁化方法和工艺参数，使工件在缺陷处产生足够强度的漏磁场，以便吸附磁粉形成磁痕显示。

3. 施加磁粉或磁悬液：要注意施加的方法和施加的时机。连续法和剩磁法、干法和湿法对施加磁粉或磁悬液的要求各不相同。

4. 磁痕观察与分析：一般应在磁痕形成后立即进行。辨认细小磁痕时，可用2~10倍的放大镜进行观察。观察非荧光磁粉的磁痕时，要求被检表面上的白光照度达到15000lx以上；观察荧光磁粉的磁痕时，要求被检表面上的紫外线（黑光）照度不低于9701，且白光照度不高于10lx。

5. 后处理：在检验并退磁后，应把试件上所有的磁粉清洗干净，彻底清除孔和空腔内的所有堵塞物。

超声波检测（ut）是利用高频声波在材料中的传播特性来检测焊缝内部的缺陷的一种无损检测方法。当超声波遇到缺陷时，会产生反射、折射和散射，通过接收反射波信号可以判断缺陷的位置、大小和性质。在广场立柱焊缝检测中，ut超声检测具有广泛的应用，具体步骤如下：

1. 检测准备：

2. 认真阅读工艺卡，熟悉检测工作情况，包括检测对象（规格尺寸、材料牌号、焊接方法、坡口形式、表面状态等）和检测技术要求（检测标准、检测技术等级、检测比例、检测部位、验收标准、合格级别等）。

3. 准备检测设备与材料，如仪器型号、探头规格参数、试块种类、耦合剂等。

4. 设定检测工艺参数，如检测方法、仪器时基线比例、检测灵敏度、检测面、表面补偿等。

5. 确保检测环境安全，具有足够的检测空间和亮度。

6. 仪器调整：

7. 进行距离校准，探头测试，制作距离-波幅曲线，确定探伤灵敏度和检测范围。

8. 校验距离-波幅曲线，确保检测结果的准确性。

9. 检测面准备：

10. 确定探头移动区宽度，清除探头移动区的飞溅、铁屑、油垢等杂质，打磨平整，确保表面粗糙度符合要求。

11. 在探头移动区涂布耦合剂，确保超声波信号的传递和反射。

12. 工件扫查：

13. 按照规定的扫查方式（如前后扫查、左右扫查、转角扫查、环绕扫查等）进行扫查，实时监测超声波信号的反射情况。

14. 记录检测数据，包括反射波的位置、波幅和形状等。

15. 缺陷评定：

16. 根据检测数据，分析反射波的特征，判断缺陷的类型、位置和大小。

17. 根据相关标准和验收要求，对缺陷进行评定，确定焊缝的质量。

18. 记录与报告：

19. 记录检测过程中的重要参数和检测结果。

20. 编写检测报告，包括检测对象、检测方法、检测结果和结论等内容。

总的来说，钢管桩焊缝磁粉探伤检测和广场立柱焊缝ut超声检测都是确保焊接质量的重要手段。在实际应用中，应根据具体情况选择合适的检测方法和仪器，并严格按照操作规程进行检测，以确保检测结果的准确性和可靠性。
